Switch UNV NSW2020-6T-POE-IN – 4 cổng PoE 100Mbps cho hệ thống camera IP nhỏ gọn

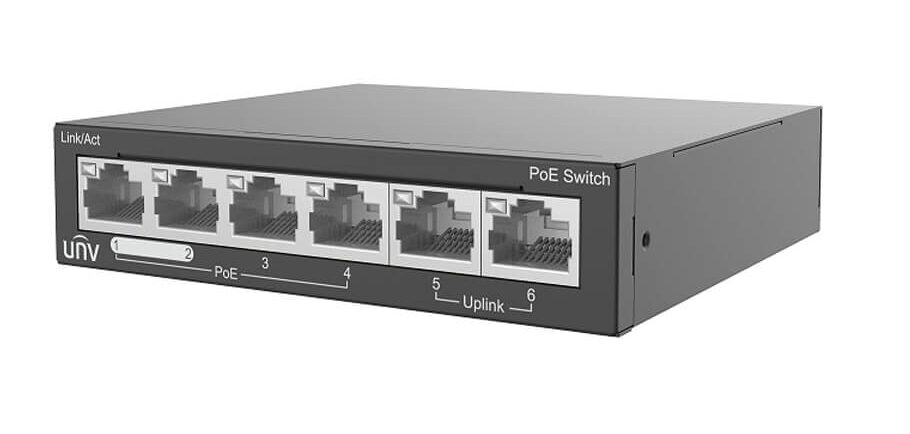

Switch UNV NSW2020-6T-POE-IN là dòng switch PoE 6 port 100Mbps, trong đó có 4 cổng PoE cấp nguồn trực tiếp cho camera IP, cùng 2 cổng uplink mạng 100Mbps. Thiết bị dạng unmanaged (cắm là chạy), vỏ nhỏ gọn, không quạt (fanless), rất phù hợp cho:

• Hệ thống camera IP PoE 2–4 mắt tại nhà riêng, cửa hàng, quầy thu ngân

• Văn phòng nhỏ, spa, tiệm tóc, ki-ốt, quán café

• Các điểm “nhánh” trong hệ thống lớn cần vài cổng PoE gọn gàng, dễ triển khai

Switch hỗ trợ chuẩn PoE 802.3af/at, tổng công suất 60W, tối đa 30W mỗi cổng, kèm chế độ EXTEND (Surveillance mode) cho phép kéo xa tới khoảng 250m (tùy cáp).

1. Cấu hình cổng – 4 PoE + 2 thường, đủ dùng cho bộ camera nhỏ

• 6 × cổng mạng 100Mbps (RJ45), gồm:

  • 4 cổng PoE 10/100Mbps cấp nguồn và dữ liệu cho camera unv IP

  • 2 cổng còn lại thường dùng làm uplink:

    • Kết nối NVR

    • Kết nối router / switch chính

• Switching capacity: 1.2 Gbps

• Forwarding performance: 0.90 Mpps

• Bảng MAC: 1K địa chỉ

• Packet buffer: 448 Kbit

Cấu hình này lý tưởng cho:

• Hệ thống 2–4 camera IP giám sát một khu vực

• Một tủ điện nhỏ chỉ cần vài cổng PoE, không cần switch lớn 8–16 port.

2. Tính năng PoE – phù hợp camera 2MP/4MP/mini PTZ

• Chuẩn PoE của Switch UNV NSW2020-6T-POE-IN hỗ trợ:

  • IEEE 802.3af (PoE)

  • IEEE 802.3at (PoE+)

• Max PoE power:

  • Tổng công suất: 60W

  • Tối đa mỗi cổng: 30W

• PoE mode: Mode B (4578) – cấp nguồn qua cặp dây 4,5,7,8

• Prior Ports: 1–2

  • Hai cổng ưu tiên thường được đảm bảo nguồn và băng thông hơn khi tải gần chạm ngưỡng, thích hợp gán cho camera quan trọng (cổng, quầy thu ngân).

Với tổng 60W, switch có thể:

• Chạy 3–4 camera IP PoE thông thường (mỗi cam ~8–12W)

• Switch UNV NSW2020-6T-POE-IN Chạy kết hợp 1–2 camera công suất cao và vài camera thường, tùy tính toán công suất tổng.

3. Chế độ hoạt động Switch UNV NSW2020-6T-POE-IN

3.1 Default (Normal mode)

• Tất cả các cổng có thể giao tiếp với nhau bình thường

• Khoảng cách truyền theo chuẩn Ethernet: tối đa 100m

• Phù hợp cho:

  • Văn phòng nhỏ

  • Hệ thống camera trong phạm vi ngắn (trong nhà, cùng tầng)

3.2 EXTEND (Surveillance mode)

• Khi kích hoạt chế độ EXTEND:

  • Khoảng cách truyền trên một số cổng có thể lên tới 250m (tùy loại cáp và điều kiện thực tế)

  • Đây là chế độ tối ưu riêng cho giám sát (surveillance)

• Ứng dụng:

  • Camera lắp ở cổng, sân, cuối hành lang, ngõ sâu

  • Tiết kiệm việc lắp thêm switch trung gian hoặc repeater

Lưu ý: Ở chế độ EXTEND Switch UNV NSW2020-6T-POE-IN có tốc độ hữu dụng giảm xuống mức phù hợp cho luồng video, nhưng vẫn đáp ứng tốt nhu cầu giám sát.

4. Nguồn cấp, công suất và đèn báo

4.1 Nguồn cấp

• Nguồn vào: DC 48/51V, thông qua adapter (AC 100–240V, 50/60Hz)

• Công suất tối đa của thiết bị: 65W

4.2 Đèn báo (Indicator)

• POWER:

  • Steady on: nguồn AC bình thường

  • Off: không có nguồn

• PoE-MAX:

  • Off: tổng công suất PoE đang dưới ~80% ngưỡng thiết kế

  • Steady on: tổng công suất PoE đã trên ~85% tổng công suất (cảnh báo gần hết tải)

• LINK/ACT (từng port):

  • Off: không link

  • Steady on: đã kết nối

  • Flashing: đang truyền dữ liệu

Nhờ đèn PoE-MAX, kỹ thuật dễ nhận biết hệ thống đang gần quá tải nguồn PoE để phân bổ lại camera hoặc tính toán thêm switch.

5. Thiết kế nhỏ gọn, bền, không quạt của Switch UNV NSW2020-6T-POE-IN

• Số quạt (Cooling Fans): 0 – fanless, hoạt động êm, không gây tiếng ồn

• Kích thước: 107 × 101 × 25mm

• Trọng lượng: 0.19kg

• Nhiệt độ hoạt động: 0°C đến 45°C

• Độ ẩm hoạt động: 10% – 90% (không ngưng tụ)

Thiết kế phù hợp lắp:

• Trong tủ điện treo tường nhỏ

• Dưới bàn, trong góc kỹ thuật

• Phòng bảo vệ, quầy thu ngân, phòng làm việc yên tĩnh.

Ngoài ra, switch NDAA Compliant, thuận lợi nếu tham gia các dự án yêu cầu tuân thủ quy định nguồn gốc thiết bị (thường gặp trong một số gói thầu).

6. Ứng dụng gợi ý cho Switch UNV NSW2020-6T-POE-IN

6.1 Hệ thống camera IP nhỏ (2–4 mắt)

• Nhà phố, nhà cấp 4, căn hộ

• Cửa hàng tạp hóa, quầy thuốc, quán café nhỏ

• Spa, salon tóc, tiệm vàng cỡ nhỏ, quầy bán lẻ

Cấu hình điển hình:

• 2–4 camera IP PoE → 4 cổng PoE

• 1 cổng uplink → NVR

• 1 cổng uplink → router/modem

6.2 Switch nhánh trong hệ thống lớn

• Dùng tại các tầng/lô/cánh nhà chỉ có 2–4 camera

• Giảm việc kéo nhiều sợi cáp về tủ mạng trung tâm

• Dễ quản lý và bảo trì theo từng khu vực.

6.3 Ứng dụng kéo xa bằng EXTEND mode

• Lắp camera ở:

  • Cổng ra vào, chốt bảo vệ

  • Đầu ngõ, khu vực bãi xe nhỏ

  • Gác mái, vị trí xa tủ điện

EXTEND mode giúp thi công linh hoạt hơn mà không phải thêm nhiều thiết bị trung gian.
