Hướng Dẫn Triển Khai Trạm Thu Phí – Gửi Xe Bệnh Viện Với Camera Nhận Diện Biển Số Tiandy TC-C34LQ
1. Giới thiệu giải pháp

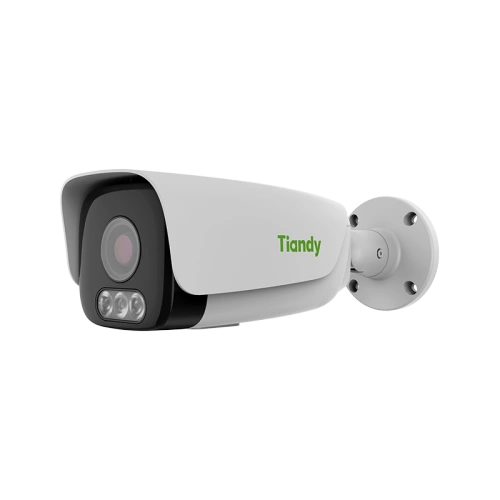

Camera Tiandy TC-C34LQ là dòng IP LPR (License Plate Recognition) độ phân giải 4MP, được thiết kế đặc biệt cho bãi xe, cổng ra vào bệnh viện, khu công nghiệp, trạm thu phí nội bộ, và hệ thống kiểm soát phương tiện thông minh.
Với khả năng nhận diện chính xác đến 99,5% ban ngày và 99% ban đêm, thiết bị mang đến giải pháp giám sát toàn diện, giúp tự động hóa khâu ghi nhận biển số – tính phí – kiểm soát lượt ra vào mà không cần nhân công trực tiếp.
2. Mục tiêu triển khai tại bệnh viện
Hệ thống được thiết kế nhằm:
Tự động ghi nhận biển số xe ra/vào bệnh viện.
Phân biệt phương tiện nội bộ – tạm thời – khách vãng lai.
Tính toán thời gian gửi xe – hỗ trợ in vé hoặc thanh toán tự động.
Hạn chế ùn tắc tại khu vực cổng chính, giảm chi phí vận hành.
Cấu hình này phù hợp cho:
Cổng chính bệnh viện đa khoa, bệnh viện tỉnh.
Các khu điều hành có lượng xe máy và ô tô trung bình từ 500–2000 lượt/ngày.
3. Cấu hình phần cứng đề xuất
| Hạng mục | Thiết bị | Số lượng | Ghi chú |
|---|---|---|---|
| Camera LPR | Tiandy TC-C34LQ (4MP, IR 30m, White LED 40m) | 2 chiếc | 1 cho làn vào, 1 cho làn ra |
| Đầu ghi hình NVR | Đầu Ghi IP Tiandy TC-R3110 – 10 Kênh | 1 | Ghi hình toàn thời gian |
| Máy tính xử lý | PC Core i5 12400 /RAM DDR4 8GB/SSD Colorful 256GB | 1 | Cài phần mềm LPR |
| Switch PoE | 8 cổng PoE chuẩn 802.3af | 1 | Cấp nguồn và kết nối camera |
| Barrier tự động | Có cảm biến vòng từ | 2 | Kết nối phần mềm LPR |
| Màn hình hiển thị + Loa | Tuỳ chọn | 1 | Hiển thị biển số & thông báo giọng nói |
| Router mạng | Chuẩn Gigabit LAN | 1 | Đảm bảo băng thông ổn định |
4. Sơ đồ nguyên lý hoạt động
Camera TC-C34LQ phát hiện phương tiện → chụp ảnh → trích xuất biển số qua AI.
Phần mềm Tiandy LPR hiển thị hình ảnh + biển số (ví dụ “50E-113.56” trong ảnh).
Cơ sở dữ liệu lưu trữ:
Biển số xe, thời gian vào – ra, hình ảnh.
Phân loại: “Temporary vehicle”, “Staff vehicle”, “Guest”.
Phần mềm tính toán thời gian gửi xe → gửi dữ liệu tới máy chủ thu phí.
Khi xe rời đi:
Hệ thống nhận diện lại biển số.
Tự động mở barrier nếu hợp lệ / sau khi thanh toán.
5. Thiết lập trong phần mềm Tiandy LPR
Khai báo khu vực: Entrance, Exit, Processing.
Tạo vùng phát hiện (ROI): Dùng khung xanh (như hình) để camera chỉ nhận diện trong làn.
Khai báo loại phương tiện:
Permanent vehicle (xe nội bộ)
Temporary vehicle (khách hoặc xe lạ)
Kết nối barrier: thông qua relay hoặc TCP API.
Tích hợp phần mềm quản lý bãi xe: xuất/nhập dữ liệu ra SQL hoặc Excel.

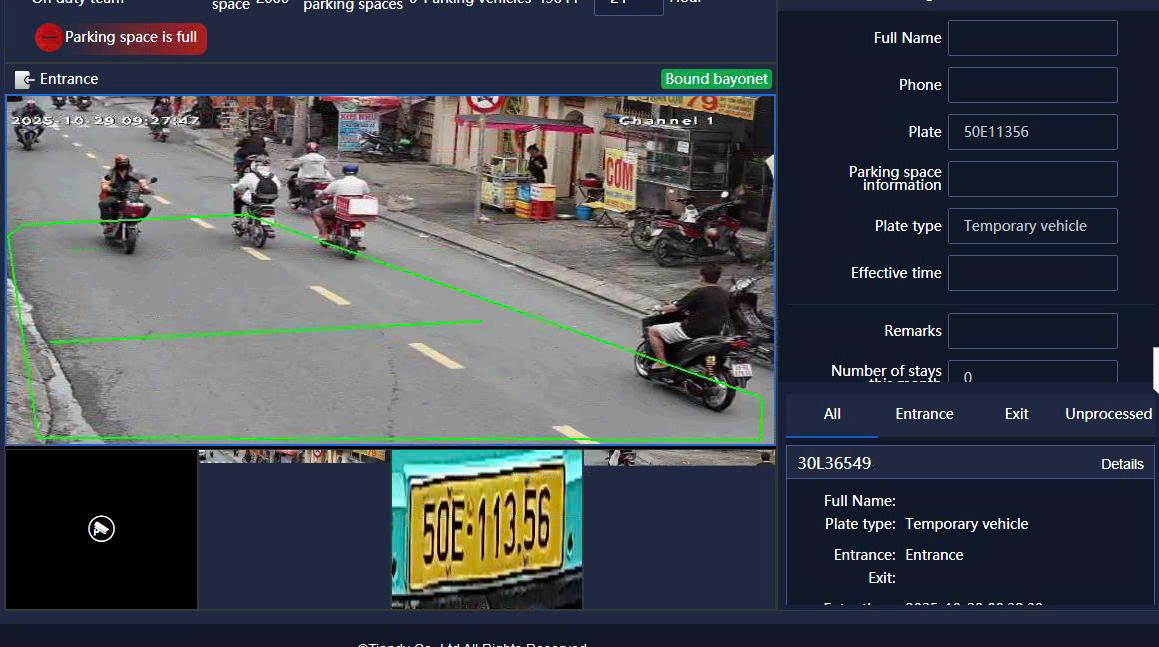

📷 Ảnh minh họa phần mềm hiển thị biển số, thời gian và vị trí nhận dạng.
6. Các bước triển khai thực tế tại bệnh viện
Bước 1: Khảo sát vị trí lắp đặt
Chọn vị trí cổng vào và cổng ra có tầm nhìn tốt, khoảng cách nhận diện 15–40m.
Đảm bảo góc camera 25–35° để tránh phản chiếu biển số.
Bố trí nguồn điện và cáp mạng PoE.
Bước 2: Thi công và lắp đặt
Cố định camera tiandy trên giá treo hoặc khung cột thép cao 2,5–3m.
Kết nối camera về switch PoE và NVR.
Cài đặt phần mềm Tiandy LPR trên máy tính trung tâm.
Bước 3: Cấu hình nhận diện biển số
Thiết lập vùng nhận diện (detection zone) như hình mẫu.
Kiểm tra tốc độ xe ≤ 30 km/h (theo thông số TC-C34LQ).
Tinh chỉnh ánh sáng, chế độ “White + IR Light” để rõ ban đêm.
Bước 4: Kết nối barrier và phần mềm tính phí
Dùng relay output từ camera/NVR → điều khiển barrier tự động.
Tích hợp module tính phí gửi xe, tự động trừ thời gian.
In biên lai hoặc hiển thị số tiền trên màn hình LCD.
Bước 5: Đào tạo & vận hành
Hướng dẫn bảo vệ/nhân viên kiểm soát sử dụng phần mềm: thêm, xoá, tìm kiếm xe.
Hướng dẫn xử lý lỗi nhận diện, ánh sáng, và kiểm tra ổ cứng lưu trữ.
7. Ưu điểm của giải pháp Tiandy TC-C34LQ
🎯 Nhận diện chính xác tuyệt đối: 99.5% ngày / 99% đêm.
💡 Hình ảnh rõ nét cả trong bóng tối: IR 30 m + White LED 40 m.
⚙️ Tốc độ nhận dạng ≤ 30 km/h: phù hợp cho khu bãi xe, trạm thu phí.
💾 Hỗ trợ Micro SD: lưu hình độc lập, không cần NVR.
🔗 Tương thích ONVIF: dễ tích hợp với các hệ thống quản lý khác.
🌧️ Chuẩn IP67: chống nước, bụi, hoạt động bền bỉ ngoài trời.
8. Ứng dụng thực tế
Cổng kiểm soát ra vào bệnh viện, khu dân cư, nhà máy.
Bãi giữ xe thông minh có tính phí tự động.
Trạm thu phí nội bộ, công trình, kho bãi, trang trại chăn nuôi lớn
Dự án đô thị thông minh, khu hành chính công.
9. Phân phối & Hỗ trợ kỹ thuật
TẤN PHÁT CCTV – Nhà phân phối và thi công chính hãng Tiandy tại Tây Nguyên
📍 Địa chỉ: 02/13 Y Wang, Phường Ea Kao, TP. Buôn Ma Thuột, Đắk Lắk
📞 Hotline: 0355.090.454 – 0888.195.969
🌐 Website: https://tanphatad.com
🛠️ Hàng chính hãng – Bảo hành 24 tháng – Hỗ trợ kỹ thuật tận nơi
🚚 Giao hàng & lắp đặt toàn quốc
10. FAQ – Câu hỏi thường gặp
Q1: Camera Tiandy TC-C34LQ có đọc được biển số ban đêm không?
A1: Có, nhờ kết hợp đèn trắng và hồng ngoại, hình ảnh rõ nét ngay cả trong điều kiện tối hoàn toàn.
Q2: Khoảng cách nhận diện biển số tối đa là bao nhiêu?
A2: Phát hiện tốt từ 38 m – 165 m, quan sát rõ từ 15 m – 65 m.
Q3: Có thể hoạt động độc lập mà không cần đầu ghi không?
A3: Có, hỗ trợ Micro SD giúp lưu trữ và xử lý trực tiếp mà không cần NVR.
Q4: Camera có chịu được mưa nắng ngoài trời không?
A4: Có, đạt chuẩn IP67, chống nước – bụi, hoạt động ổn định trong mọi thời tiết.
Q5: Có thể tích hợp với phần mềm bãi xe tự động không?
A5: Có, hỗ trợ ONVIF + API, dễ dàng kết nối với phần mềm quản lý xe và barrier.
