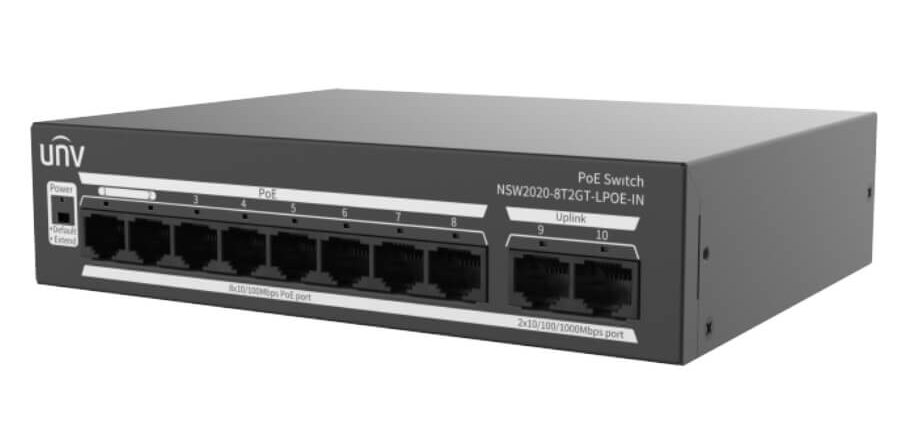

Switch UNV NSW2020-8T2GT-LPOE-IN – Switch PoE 8 cổng + 2 uplink Gigabit cho hệ thống camera IP

Switch Unmanaged PoE UNV NSW2020-8T2GT-LPOE-IN là dòng switch PoE 8 port 10/100Mbps + 2 port uplink 10/100/1000Mbps, thiết kế vỏ kim loại, màu đen, hoạt động êm (không quạt), rất phù hợp cho:

• Hệ thống camera IP PoE tại nhà riêng, cửa hàng, văn phòng, kho bãi, nhà xưởng

• Các dự án giám sát an ninh chuyên nghiệp cần kéo xa tới 250m (Surveillance/EXTEND mode)

• Mô hình NVR + camera IP tập trung trong tủ mạng / tủ điện

Thiết bị hỗ trợ chuẩn PoE IEEE 802.3af/at, tổng công suất PoE 65W, tối đa 30W mỗi cổng, kèm nhiều chế độ làm việc linh hoạt (Default / EXTEND / Secure mode) giúp tối ưu cho từng bài toán triển khai.

1. Cấu hình cổng, tối ưu cho camera IP

• NSW2020-8T2GT-LPOE-IN 8 cổng PoE 10/100Mbps (RJ45)

  • Dùng để cấp nguồn + truyền dữ liệu cho tối đa 8 camera IP PoE

  • Hỗ trợ chuẩn IEEE 802.3af (PoE) và IEEE 802.3at (PoE+)

  • Phù hợp camera unv :

    • 2MP, 4MP, 4K

    • Có hồng ngoại, quay quét, mic, loa (miễn công suất ≤ 30W/cổng)

• 2 cổng uplink 10/100/1000Mbps

  • Kết nối lên NVR, router, core switch, NAS…

  • Cho băng thông Gigabit ở tuyến uplink, bảo đảm lưu lượng từ 8 camera không bị nghẽn.

• Switching capacity: 5.6 Gbps

• Forwarding performance: 4.17 Mpps

• Bảng MAC: 4K địa chỉ

• Bộ nhớ đệm (packet buffer): 2 Mbit
  → Đảm bảo xử lý tốt lưu lượng đồng thời từ nhiều camera, hạn chế giật lag khi xem trực tiếp và xem lại.

2. PoE thông minh – tổng 65W, 30W mỗi cổng

• Chuẩn PoE hỗ trợ:

  • IEEE 802.3af (tối đa ~15.4W/port)

  • IEEE 802.3at (tối đa ~30W/port)

• Tổng công suất PoE: 65W

• NSW2020-8T2GT-LPOE-IN Công suất tối đa mỗi cổng: 30W

• PoE Mode:

  • Mode A: cấp nguồn qua cặp 1,2,3,6 (1236)

  • Mode B: cấp nguồn qua cặp 4,5,7,8 (4578)

Điều này giúp switch tương thích với đa số camera IP PoE trên thị trường, kể cả các model PTZ mini, camera có IR mạnh hoặc có loa/tia sáng yêu cầu công suất cao hơn af.

Prior Ports: 1–2:
Các cổng ưu tiên (port 1–2) thường được cấp băng thông và PoE ưu tiên trong trường hợp tổng tải gần chạm ngưỡng, đảm bảo camera quan trọng không bị tắt nguồn trước.

3. Hai chế độ làm việc: Default / EXTEND

3.1 Default Mode (Normal mode)

• Tất cả các cổng có thể giao tiếp với nhau bình thường

• Dùng cho mô hình:

  • Văn phòng nhỏ

  • Mạng hỗn hợp (PC + camera)

  • Khoảng cách dây mạng tiêu chuẩn ≤ 100m

3.2 EXTEND Mode (Surveillance mode)

• Chế độ giám sát giúp mở rộng khoảng cách truyền lên tới 250m trên các cổng PoE (tùy cấu hình và loại cáp).

• Thích hợp cho:

  • Camera lắp ở cổng xa, cuối ngõ

  • Khu vực bãi xe, sân vườn, kho ngoài trời cách xa tủ mạng

• Đổi lại, tốc độ đường truyền trên cổng EXTEND sẽ giảm xuống mức phù hợp cho luồng video giám sát, bù lại lợi thế kéo xa mà không cần repeater hoặc switch trung gian.

4. Secure mode và tối ưu cho giám sát an ninh

Switch NSW2020-8T2GT-LPOE-IN hỗ trợ thêm:

• Secure mode (chế độ an toàn):

  • Các cổng downlink (cổng cấp xuống camera) chỉ được giao tiếp với uplink

  • Các camera không thể giao tiếp ngang hàng với nhau
    → Giúp:

    • Hạn chế rủi ro tấn công ngang hàng trong mạng

    • Giảm broadcast không cần thiết

    • Tối ưu cho mô hình camera → switch → NVR/router

• Port traffic control, buffer optimization:

  • Điều tiết lưu lượng, hạn chế nghẽn tại các cổng quá tải

  • Giúp hình ảnh camera ổn định hơn khi hệ thống hoạt động thời gian dài.

5. Thiết kế vỏ kim loại, không quạt, an toàn – bền – êm

• Vỏ kim loại (all metal housing):

  • NSW2020-8T2GT-LPOE-IN Tản nhiệt tốt, tăng độ bền, thích hợp cho tủ điện, phòng kỹ thuật

  • Cảm giác “cứng cáp”, yên tâm cho các dự án chuyên nghiệp

• Cooling Fans: 0 (fanless):

  • Không tiếng ồn, phù hợp:

    • Phòng làm việc

    • Quầy thu ngân

    • Văn phòng, nhà riêng

  • Giảm bụi tích tụ do quạt hút thổi

• Công suất tối đa của thiết bị: 75W

• Nhiệt độ hoạt động: 0°C đến 45°C

• Độ ẩm hoạt động: 10% – 90% (không ngưng tụ)

• Kích thước: 169 × 132 × 40mm

• Trọng lượng: 0.67kg

Switch NSW2020-8T2GT-LPOE-IN được thiết kế ổn định cho môi trường trong nhà, tủ kỹ thuật, tủ điện hành lang, phòng bảo vệ…

6. Đèn báo trạng thái – dễ kiểm tra & bảo trì

• Power LED:

  • Tắt: nguồn lỗi / chưa có điện

  • Xanh (Green): nguồn hoạt động bình thường

  • Vàng (Yellow): tổng công suất PoE đang > 85% tải tối đa của thiết bị
    → Cảnh báo cho kỹ thuật viên biết đang tiệm cận giới hạn nguồn PoE.

• LINK/ACT:

  • Off: chưa có link

  • Steady on: đã kết nối với thiết bị đầu cuối

  • Flashing: đang truyền dữ liệu

Các đèn LED này giúp:

• Chuẩn đoán nhanh tình trạng camera (mất nguồn, mất link, quá tải PoE…)

• NSW2020-8T2GT-LPOE-IN Tiện cho công tác bảo trì, xử lý sự cố.

7. Ứng dụng thực tế của NSW2020-8T2GT-LPOE-IN

Switch PoE NSW2020-8T2GT-LPOE-IN phù hợp:

7.1 Hệ thống camera IP PoE

• Nhà riêng, biệt thự, nhà phố

• Cửa hàng, quán cà phê, showroom, spa, salon

• Kho hàng, xưởng sản xuất nhỏ – vừa

• Trường học, văn phòng công ty, tòa nhà nhiều tầng

Mô hình phổ biến:

• 8 camera IP PoE → NSW2020-8T2GT-LPOE-IN → 2 uplink lên:

  • 1 cổng → NVR

  • 1 cổng → router / core switch

7.2 Dự án cần kéo xa tới 250m

• Lắp camera ở cổng, bãi xe, sân trường, hẻm sâu, kho ngoài trời

• Tận dụng EXTEND mode để không phải lắp thêm switch trung gian hoặc thiết bị mở rộng.

7.3 Mạng an ninh tách biệt

• Dùng Secure mode để cách ly camera, tránh truy cập trái phép giữa các thiết bị trong cùng mạng camera.

8. Thông số Switch UNV NSW2020-8T2GT-LPOE-IN
